Hidraulični priključci i čaure NP6 do NP50

Hidraulični priključci

Vrste hidrauličnih priključaka prema obliku

Oblik priključka određuje način zaptivanja i navoj. U proizvodnom programu su hidraulični priključci sledećih oblika: A loptasti sa M i G navojem, B okasti, C ravni sa M, G i UN navojem, D konusni sa M i UNF navojem, G navojni ravni sa M, G i NPT navojem, H navojni konusni sa G navojem, J navojni sa M navojem, K navojni konusni sa M i UNF navojem, M kupasti sa M navojem i P prirubnički.

Dimenzije, položaj i materijal

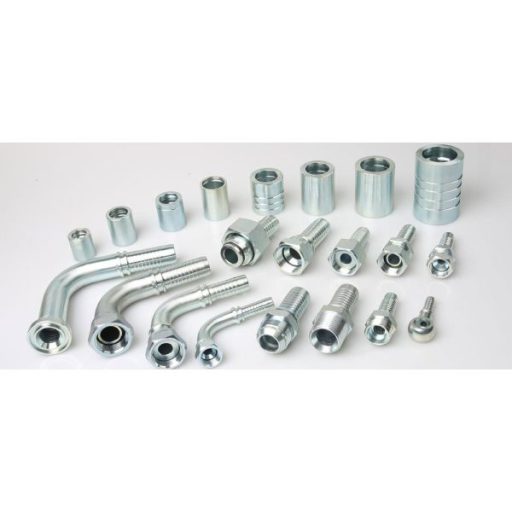

Priključci se izrađuju za creva od NP6 do NP50 (NP6, NP8, NP10, NP13, NP16, NP20, NP25, NP32, NP40 i NP50), u ravnoj izvedbi i povijeni pod 45° i 90°, što olakšava vođenje creva bez preoštrog savijanja. Materijal je cinkovani čelik za standardnu hidrauliku, mesing za vodu, vazduh i niže pritiske i nerđajući čelik za agresivne medije, prehrambenu industriju i spoljašnju montažu. Uz priključke izrađujemo i odgovarajuće čaure za niski, visoki i vrlo visoki pritisak.

Kako izabrati hidraulični priključak

Priključak mora da odgovara crevu (nazivni prečnik i tip creva, na primer 1SN, 2SN ili 4SP, zbog čaure), navoju i načinu zaptivanja na mestu ugradnje (metrički, BSP, NPT, UNF, konusno, loptasto ili sa zaptivkom) i radnom pritisku sistema. Najčešća greška je mešanje sličnih navoja, na primer metričkog i UNF, ili konusnih uglova, što dovodi do curenja i oštećenja. Ako niste sigurni, pošaljite uzorak ili izmerite spoljašnji prečnik i korak navoja.

Izrada po zahtevu

Kao proizvođač, Fadip pored standardnog programa izrađuje reduktore, spojnice i priključke po specifikaciji kupca, za nestandardne navoje, kombinacije navoja, posebne dužine i materijale. To je posebno korisno pri održavanju starijih i uvoznih mašina, za koje originalni delovi nisu dostupni ili imaju dug rok isporuke.

Primena

Hidraulični priključci se koriste na poljoprivrednim i građevinskim mašinama, hidrauličnim agregatima i presama, u brodogradnji, rudarstvu i industrijskom održavanju. Pogledajte i hidraulična creva EN 853, EN 856 i SAE 100, industrijska creva i manometre punjene glicerinom za kontrolu pritiska u hidraulici.

Za ponudu pošaljite oblik priključka, navoj, nazivni prečnik i tip creva, radni pritisak, materijal i količinu, a za posebne izvedbe crtež ili uzorak. Tehnička služba će vam predložiti odgovarajuće rešenje u roku od 24 sata. Kontaktirajte nas.

Česta pitanja o hidrauličnim priključcima

Koje oblike hidrauličnih priključaka izrađuje Fadip?

Izrađujemo priključke oblika A (loptasti), B (okasti), C (ravni), D (konusni), G, H, J i K (navojni), M (kupasti) i P (prirubnički), sa metričkim, G, UN, UNF i NPT navojima. Pogledajte hidraulične priključke.

Za koje prečnike creva su dostupni priključci?

Priključci i čaure izrađuju se za creva od NP6 do NP50, odnosno od 6,4 do 50,8 mm unutrašnjeg prečnika, za niski, visoki i vrlo visoki pritisak.

Kada se koristi povijeni priključak?

Priključci povijeni pod 45° ili 90° koriste se kada bi ravni priključak zahtevao savijanje creva ispod minimalnog radijusa. Time se produžava vek creva i smanjuje prostor potreban za montažu.

Koji materijal priključka da izaberem?

Cinkovani čelik je standard za hidrauliku sa mineralnim uljem. Mesing se koristi za vodu, vazduh i niže pritiske, a nerđajući čelik za agresivne medije, prehrambenu industriju i spoljašnju montažu u korozivnoj sredini.

Da li Fadip izrađuje priključke po uzorku ili crtežu?

Da. Pored standardnog programa izrađujemo reduktore, spojnice i priključke po zahtevu kupca, prema crtežu ili uzorku, uključujući nestandardne navoje i kombinacije navoja.

Kako prepoznati navoj na hidrauličnom priključku?

Izmerite spoljašnji prečnik navoja i korak (broj navoja na inč ili razmak u milimetrima) i proverite oblik zaptivne površine (konus, lopta, ravna sa zaptivkom). Ako niste sigurni, pošaljite nam uzorak ili fotografiju sa merama, pa ćemo identifikovati navoj.
