Šta je protokomer i čemu služi
Protokomer (merač protoka) meri količinu tečnosti koja prolazi kroz cevovod u jedinici vremena, najčešće u m³/h ili l/s, i sabira ukupnu proteklu zapreminu. Podatak o protoku je osnova za doziranje, obračun potrošnje, regulaciju pumpi i otkrivanje curenja, pa se protokomeri nalaze u vodovodima, postrojenjima za prečišćavanje, hemijskoj i prehrambenoj industriji i energetici.
Kako radi elektromagnetni protokomer
Elektromagnetni protokomer radi na principu Faradejevog zakona indukcije. Kalemovi u senzoru stvaraju magnetno polje kroz cev, a provodljiva tečnost koja protiče kroz to polje indukuje napon srazmeran brzini strujanja. Elektrode taj napon prenose transmiteru, koji ga pretvara u protok. Pošto u cevi nema pokretnih delova ni suženja, merenje ne izaziva pad pritiska, ne habaju se delovi, a tačnost ne zavisi od gustine, viskoznosti i temperature medija. Jedini uslov je da tečnost ima minimalnu provodljivost od 5 µS/cm.
Proizvodi u Fadip ponudi

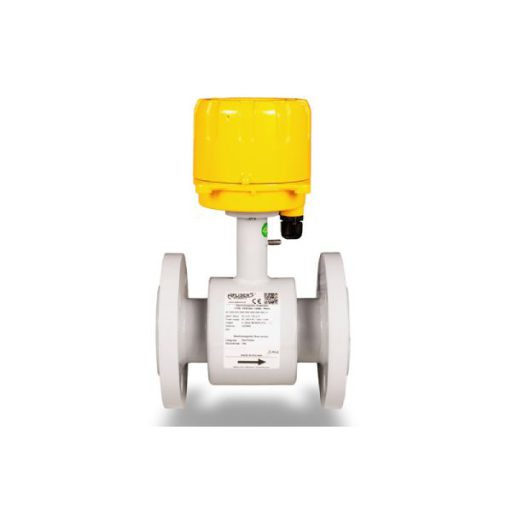

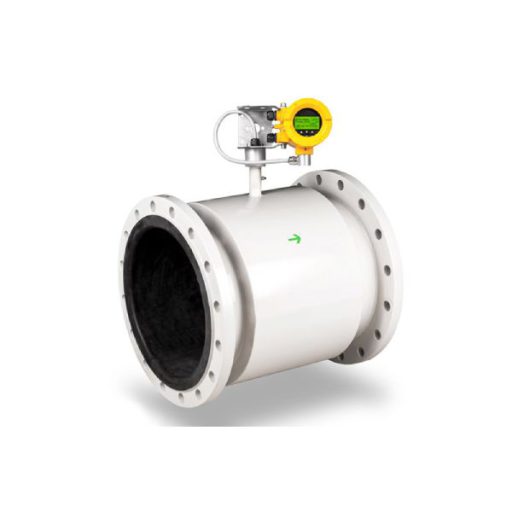

Elektromagnetni protokomer PEM-500 pokriva cevovode od DN 10 do DN 300 (ANSI 1/2" do 12"), klase tačnosti 0,5%, za statičke pritiske 16, 25 ili 40 bar. PEM-1000 ide do DN 1000 (ANSI 40"), sa klasom tačnosti 0,5% ili 0,2% i pritiskom do 16 bar. Oba modela mere dvosmerno, imaju prirubnički priključak prema DIN ili ANSI i stepen zaštite IP67/IP68, pa senzor može da radi i potopljen u šahtu.

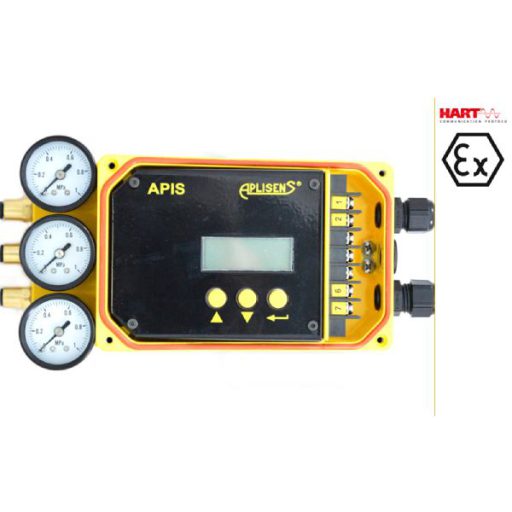

Elektropneumatski pozicioner APIS pomera regulacioni ventil u tačan položaj prema signalu 4...20 mA + HART, za linearne hodove od 10 do 900 mm i zakretne pogone do 180°. Klasa tačnosti je 0,15% ili 0,25%, kućište od nerđajućeg ili cinkovanog čelika, zaštita IP54/IP67 i ATEX izvedba za eksplozivne zone.
Kako izabrati protokomer
Nazivni prečnik se bira prema protoku, a ne samo prema prečniku postojeće cevi: optimalna brzina tečnosti je od 1 do 3 m/s, pa se kod malih protoka često ugrađuje protokomer manjeg prečnika uz redukcije. Medij mora biti provodljiv (voda, otpadne vode, kiseline, baze, mleko, sokovi, paste), a određuje i materijal obloge i elektroda. Pritisak i temperatura medija (do 90 °C) određuju klasu prirubnica, a izlazni signal (4...20 mA, impulsni, frekventni, Modbus RTU/RS485) prema upravljačkom sistemu. Za tačno merenje potrebna je deonica prave cevi ispred i iza senzora i potpuno ispunjena cev.
Primena
Elektromagnetni protokomeri se koriste u vodovodima i bunarima za merenje isporučene vode, u postrojenjima za prečišćavanje otpadnih voda, u hemijskoj industriji za kiseline, baze i doziranje, u prehrambenoj industriji za mleko, sokove i paste i u industriji boja. Pozicioneri APIS rade na regulacionim ventilima u toplanama, rafinerijama i procesnim postrojenjima.
Kompletna merna oprema na jednom mestu
Uz protokomere nudimo transmitere pritiska i nivoa, digitalne pokazivače i manometre iz naše proizvodnje, uz tehničku podršku na srpskom jeziku.
Za ponudu pošaljite medij, minimalni, radni i maksimalni protok, prečnik cevovoda, pritisak, temperaturu i željeni izlazni signal. Tehnička služba će vam predložiti odgovarajuće rešenje u roku od 24 sata. Kontaktirajte nas.
